G9890S-RDS信号发生器

产品简介：

　　　　　　              RDS G9890S信号发生器

RDS G9890S 信号发生器是一款高性价比的集标准频率，标准输出信号电平强度，RDS（欧洲标准的无线数据系统），RBDS（北美标准的无线广播数据系统），ARI(交通广播信息模拟系统)信号为一体的信号发生器。RDS G9890S能满足所有RDS，RBDS接受机数据及功能的诸元测试。同时其也是一款带音频调制的标准的ＲＦ信号发生器。

RDS G9890S独特的新型设计在以下诸多方面表现其更适合开发，检测，生产等多方面的需求。

l RDS，RBDS数据的编写是基于windows可视化图形操作界面，非常方便工程师们按照自己的意愿输入相关测试信息。

l RF的频率范围从７0MHz 到110MHz频率调节步进为100KHz或10KHz。

l RF输出信号电平强度０dBµ到100dBµ(加强功率型输出为126dBµ), 电平调节步进为１dBµ。

l 面板设置的快捷开关“RF2”可方便从低端到高端改变RF载波频率，满足RDS接受机的ＥＯＮ及ＡＦ功能的全波段内检验测试（无需再外接任何信号发生器）。

l 面板配置的RDS／RBDS图案开关，可触发调出工程师自己定义的RDS图案类型。

l 方便的RS232编程下载模式。

l RDS G9890S设计上吸收了松下VP8194B和利达3217标准频率和标准输出电平的优点，同时容入了嵌入式适时操作系统，将枯燥的RDS图案数据编程在windows界面下做到可视图形化，傻瓜化添写，极大的方便了使用工程师对仪器的使用。

l RDS／RBDS基带信号输出1.5Vp~p；音频＋RDS／RBDS基带信号输出3.0Vp~p。

l 20组AF频率列表，几乎含盖接收机低中高各个频点．

l 音频调制信号频率400Hz或1KHz。

l ARI信号SK;DK;BK。

l RDS信号发生器RDS G9890S广泛用于DVD家庭影院系统，移动便携式收音机，车载DVD音响系统，汽车收音机，GPS定位导航接收机等设备的RDS（RBDS）功能的测试与检验。

RDS G9890S的RDS／RBDS功能直接支持如下服务，下述内容你也可参考服务手册！

PI：Program Identification--------------节目识别码；

PS：Program Servive Name ----------------节目服务名称 ；
PTY：Program Type Name-------------节目类型 ；

TP：Traffic-Program Identification-----------交通信息节目标识
PIN：Program Type Name-------------节目类型名；

-TA：Taffic-Announcement Identification-------交通广播节目
M/S：Music/Speech--------------------音乐/语音；

DI：Dccoder Identification------------------- 解码器选择
AF：Aiternative Frequencies-----------切换频率；

-CT：Clock-Time And Date--------------------时间日期 ；
RP：Radio Paging --------------------寻呼；

TDC：Transparent Data Channel--------------开放数据通道 ；
EON：Enhanced Other Network-------增强互联网络；

- TMC：Traffic Message Channel---------------交通信息通道
RT：Radio Test-----------------------无线文本信息 ；

LN：Location and Navigation----------------本地导航；
IH：In-House Application--------------内部数据应用；

ODA：Open Data Application----------------开放数据应用；

MBS/MMBS:Mobile Broadcast Service/Modified for multiplexing----------移动广播服务；

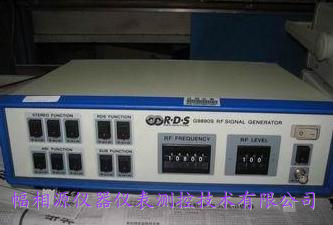

RDS G9890S前面板图片：

PDF资料下载：

RDS G9890S INSTRUCTION  MANUAL.pdf
