产品综述：

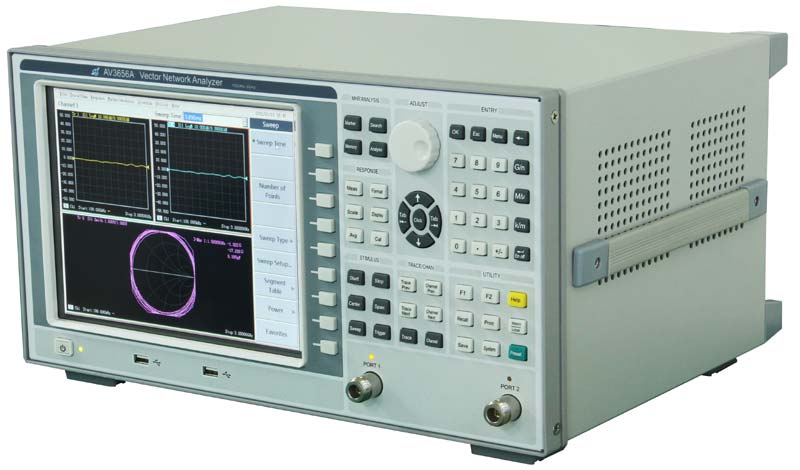

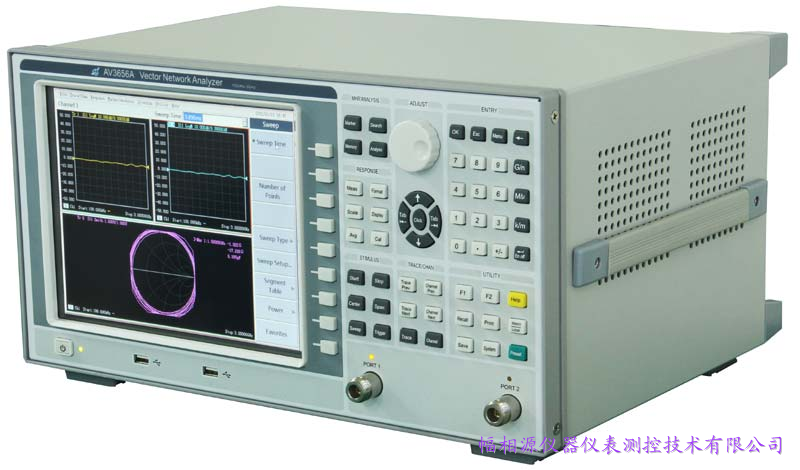

AV3656A矢量网络分析仪能够在无线通信、有线电视、教育及汽车电子等领域完成矢量网络分析，可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。具备Windows操作系统；误差校准和时域功能；具有对数幅度、线性幅度、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式；提供多种校准方式，包括频响、单端口、响应隔离、增强型响应、全双端口，快速SOLT校准及电校准功能；具有Windows操作平台和局域网功能，并能够多通道显示；具有USB接口、LAN网口、GPIB接口、VGA接口，彩色液晶显示。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。
主要特点： ● 具有高达125dB的动态范围，可对高抑制比器件进行精确测量 ● 10.4英寸真彩色高分辨率LED，具有触摸屏功能 ● 可选75欧姆测试端口阻抗选件，进行有线电视元件测量 ● 0.005dBrms的迹线噪声使网络分析仪具有更高的测试精度 ● 录制功能可大大简化测量设置步骤，提高工作效率 ● 快捷方式键可将用户常用按键组合编辑，便于操作 ● 提供多达64个独立测量通道，快速执行复杂测试方案 ● 丰富的分析功能，如纹波测试、带宽测试、极限测试等功能，方便用户进行合格判断，提高测试效率 ● WindowsXP操作系统 ● 数据存储、通信及丰富的打印功能 ● 多达32个显示窗口，每个窗口同时显示多达8条轨迹曲线 ● 无需选件即可完成时域分析 ● 具备LAN、USB、GPIB等丰富的接口进行远程控制及系统互联 ● 显示格式多样：具备幅度、相位、群延迟、史密斯圆图、极坐标、驻波比等多种显示格式 ● 大动态范围 AV3656A具有高达125dB(IFBW=10Hz)的动态范围，可对高抑制比器件进行精确测量。

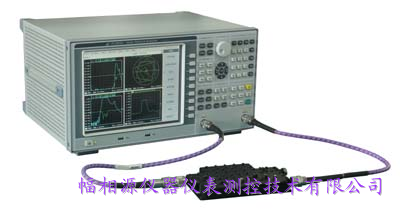

AV3656A进行滤波器测量 ● 极低的迹线噪声 迹线噪声小于0.005dBrms(IFBW=1kHz)，典型值0.0005 dBrms，以此将测量误差降至最低。
● 具有时域分析功能 利用时域软件功能可进行被测件的时域测量，全面测试被测件的性能指标。

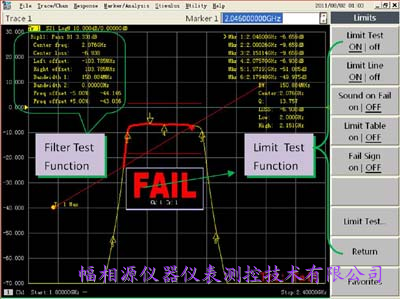

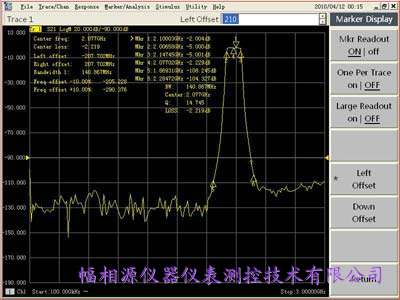

● 丰富的分析功能 具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能，使损耗、纹波、抑制一览无余，并方便进行跳频滤波器调试。
● 用户自定义功能 快捷方式软按键可将用户常用按键编辑在一起，简化用户操作步骤，方便使用。

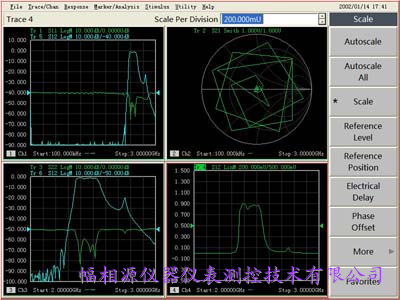

● 多通道多窗口测量 AV3656A最多可进行64个通道的测量，同时可以显示32个窗口，一次连接即可测试被测件的所有信息。
● 强大的数据存储、打印功能 可将测量数据以多种方式保存或与计算机进行相互传输，并且提供了强大的打印功能，可以将测量显示的内容通过打印机输出或者打印到指定的文件中。
● TRL校准 AV3656A提供TRL校准方式进行精确测量，也可进行非同轴测试，并可根据用户的不同校准件自行编辑校准件数据，满足用户测试需求。

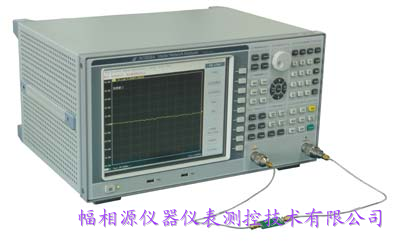

典型应用 移动通信产品生产测试 AV3656A矢量网络分析仪频段范围能够满足移动通信产品的生产测试，具有扫描速度快、动态范围大、体积小等特点，非常适合工厂的大批量生产测试工作，可用于对滤波器、放大器、天线、电缆等射频元件的测试，也可选75欧姆测试组件，进行有线电视元件的性能测量。
TRL校准及测试 AV3656A支持用户进行TRL校准及测试。TRL校准具有更高的校准精度，尤其适合于非同轴环境的测量。这为不能使用标准同轴电缆进行测试的用户提供了一种更加精确的解决方案。TRL校准一般需要自制校准件，AV3656A可以针对用户自制的校准件进行数据编辑并进行校准测量。
技术规范 频率范围 | 100kHz ～ 3GHz | 频率分辨率 | 1Hz | 频率准确度 | ±5×10-6(23℃±3℃) | 输出功率设置范围 | -45dBm～+10dBm | 系统动态范围(dB) | (10Hz) (3kHz)
100kHz～10MHz 95dB 65dB
10MHz～3GHz 125dB 95dB
100kHz～10MHz 80dB 50dB (选件001)
10MHz～3GHz 110dB 80dB (选件001) | 反射跟踪 | 100kHz～10MHz ±0.030dB
10MHz～3GHz ±0.020dB | 传输跟踪 | 100kHz～10MHz ±0.030dB
10MHz～3GHz ±0.020dB | 有效方向性 | 100kHz～10MHz 49 dB
10MHz～3GHz 46 dB | 有效源匹配 | 100kHz～10MHz 44dB
10MHz～3GHz 40dB
100kHz～10MHz 44dB (选件001)
10MHz～3GHz 22dB (选件001) | 有效负载匹配 | 100kHz～10MHz 49 dB
10MHz～3GHz 46 dB
100kHz～10MHz 49dB (选件001)
10MHz～3GHz 42dB (选件001) | 测量点数 | 1到16001 | 中频带宽 | 最小1Hz；最大5MHz，以1，2，3，5，7步进。 | 端口接头形式 | N型接头(阴头) 系统阻抗50欧姆
N型接头(阴头) 系统阻抗75欧姆 (选件001) | 测量端口数 | 2个 | 测量接收机数 | 4个 | 参考电平幅度设置 | 设置范围：±500dB
设置分辨率：0.001dB | 参考相位设置 | 设置范围：±500°
设置分辨率：0.01° | 时基参考输入 | 输入频率：10MHz
输入电平：-15dBm ～ +20dBm | 时基参考输出 | 输出频率：10MHz
输出电平：+10dBm±4dB | 数字接口 | GP-IB接口、USB接口以太网接口和VGA显示接口 | 操作系统 | Windows XP | 显示方式 | 10.4英寸高亮度液晶显示 | 测量域 | 频域 时域 | 外型尺寸 | 425*220*295(宽×高×深)(无底角)
425*220*330(宽×高×深)(含底角) | 功耗 | 150W | 电源输入形式 | 交流220V ±10%，50Hz | 重量 | 18kg |
订货信息
● 主 机： AV3656A矢量网络分析仪
● 标 配： ● 选件： 代号 | 名称 | 型号 | 数量 | 1 | N型校准件 | AV20205 | 1 | 2 | 3.5mm校准件 | AV20202 | 1 | 3 | N型测试电缆 | GORE OSZKUZKU0240 | 1 | 4 | N型测试电缆 | GORE OSZKUZKV0240 | 1 | 5 | N型 75Ω校准件 | AV20204 | 1 | 6 | N型 75Ω测试电缆 | 24-0800-51M1-51M1 | 1 | 7 | 75Ω端口阻抗系统 | 选件001 | 1 | 8 | 经济型测试电缆 | ET06-NMSM-0.8M | 1 | 9 | 经济型测试电缆 | ET06-NMNF-0.8M | 1 | 10 | 经济型测试电缆 | ET06-NMNM-0.8M | 1 | 11 | 经济型稳相测试电缆 | 197C-NMSM-0.8M | 1 | 12 | 经济型稳相测试电缆 | 197C-NMNF-0.8M | 1 | 13 | 经济型稳相测试电缆 | 197C-NMNM-0.8M | 1 | 14 | 铝合金运输箱 | AV6.876.1070 | 1 | 15 | 英文组件 | 选件002 | 1 |
可替代国外仪器型号
AV3656A矢量网络分析仪可替代国外仪器型号：Agilent E5062A |
