GLONASS-101_IFR_GLONASS卫星模拟信号发生器

产品简介：

                 GPS-101|IFR|GPS卫星模拟信号发生器

校验所装载的全球卫星定位系统（GPS）的工作

快速校验GPS接收机操作完整性
可选卫星装载器（SV）和导航（NAV）数据
RF电平可调范围在-85dBm 至 -145dBm内，以1dB间隔调节
多普勒频移控制可使操作者选择一个大约±4kHz的载波频移
用实时时钟存储GPS星历
直接或经天线耦合器连接接收机
便携式电池操作

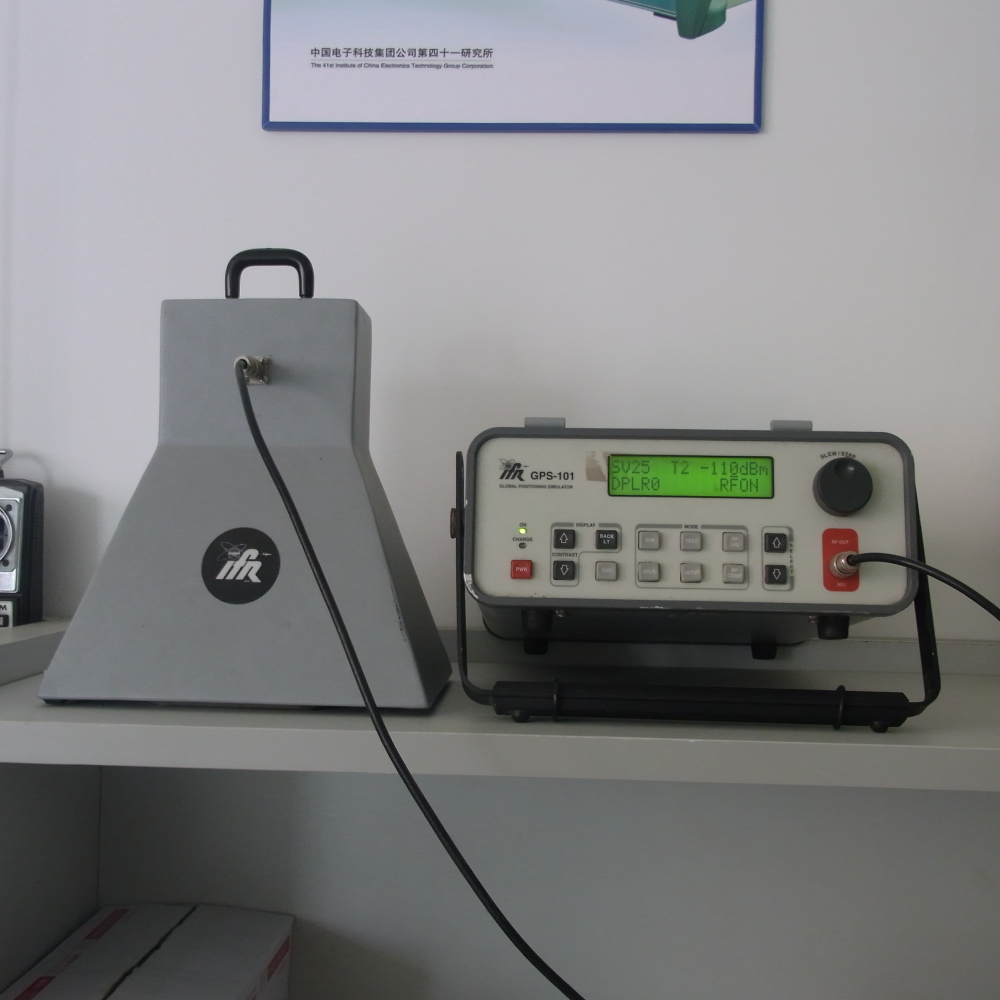

　　IFR GPS-101全球定位系统模拟器对全球定位系统（GPS）提供精确和连续的测试。GPS-101模拟一个全球定位卫星并生产一个特定卫星载体（SV）和导航数据模型来完成这项测试。连同远程载入GPS年历信息和RF电平/频率控制，GPS-101对验证GPS系统提供一个便携的测试解决方案。

GPS-101可校验以下类型的设备：
一个完整的GPS接收机——带天线系统（比如一个手持组件），内置测试模式，通过接收特定卫星装载器（SV）编号和导航数据字能产生显示，或可以接收到信息并且显示。
带外接天线系统的机载GPS接收机。
任何GPS接收机或装置，具有显示单个卫星以及所探测到导航数据的能力。
操作 GPS-101前面板上的专用键用于所有的主要功能的选择。选择的参数显示在一个宽视角、高对比度、有背景灯的液晶显示屏上。

模式键
RFLVL：     射频电平可由旋钮调节，范围-85dBm到-145dBm,步幅为1dB,有以校验GPS。
DPLR：      多普勒控制可使操作者选择一个大约为±4kHz的载波频移来验证接收机探测和锁定性能。
SV：         选择模拟1-37号卫星。如果卫星不正常或无效，在选择的卫星号数边上年历数据显示*号。
RF CONT：  RF控制为1575.42MHz信号发生器选择调制源。选择RF OFF，载波关闭；选择RF CW，为C/A码和NAV数据（扩频信号）；RF EXT，为外部BPSK调制通过AUXI/O连接；RF SQR，为511.5kHz方波调制（维护用）。
SET UP：    设定RS-232/422通讯端口参数、设置测试特性和自检。
TEST：      选择三个存储的NAV数据模型的一个。（另外保留三个数据模型以供将来使用）
T1：        NAV数据包括可编程年历信息和GPS周数和时间。

           年历数据30天周期内有效，可由RS-232端口以"YUMA"ASCII码文本格式下载。

           现行年历数据从U.S.海岸警卫互联网站得到。

                GPS-101有一个内部实时时钟保存UTC时间，可由使用者编程。
T2：       NAV数据模型包含固定的GPS周数和时间。
T3：       固定的11001100... 重复测试信号。
选择键：   移动光标选择字段/参数。
显示键：   对比度设置键和显示屏背光灯开/关键。
ESC键：   回到主操作屏。
旋钮：      可快速选择数据。
产品参数：
信号发生器
频率                     1575.42MHz
精度                      同主时基
多普勒频移           可选频率偏移 ±4.0kHz
偏移精度              见主振荡器
频道                     单个SV模拟，可选择1-37号
相位调制              BPSK
PRN码            C/A码= 1.023MHz 1023bit 歌德码
NAV数据          50Hz，可编程测试模型， 内置测试模型
输出电平             -85dBm～-145dBm/1dB步幅，精度±2dB，（交流耦合）50欧姆标准电缆，4dB损耗。
干扰                 〈-40dBc,在带宽20MHz外
外部调制输入    TTL
主振荡器
频率                 10MHz
温度稳定度      ±1ppm
耦合器             在1575.42MHz典型值为-20dB
校准间隔          一年
电池操作时间   360分钟
