MY30PA型程控可变增益放大器使用说明书
一. 概述:

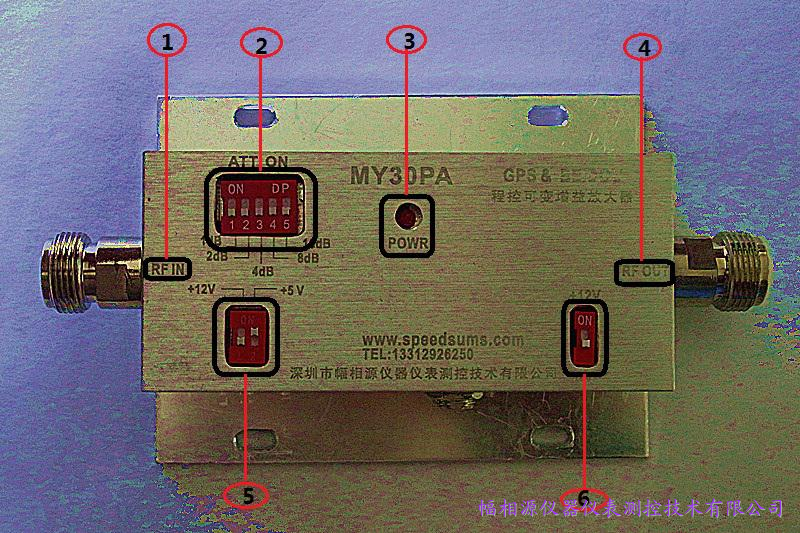

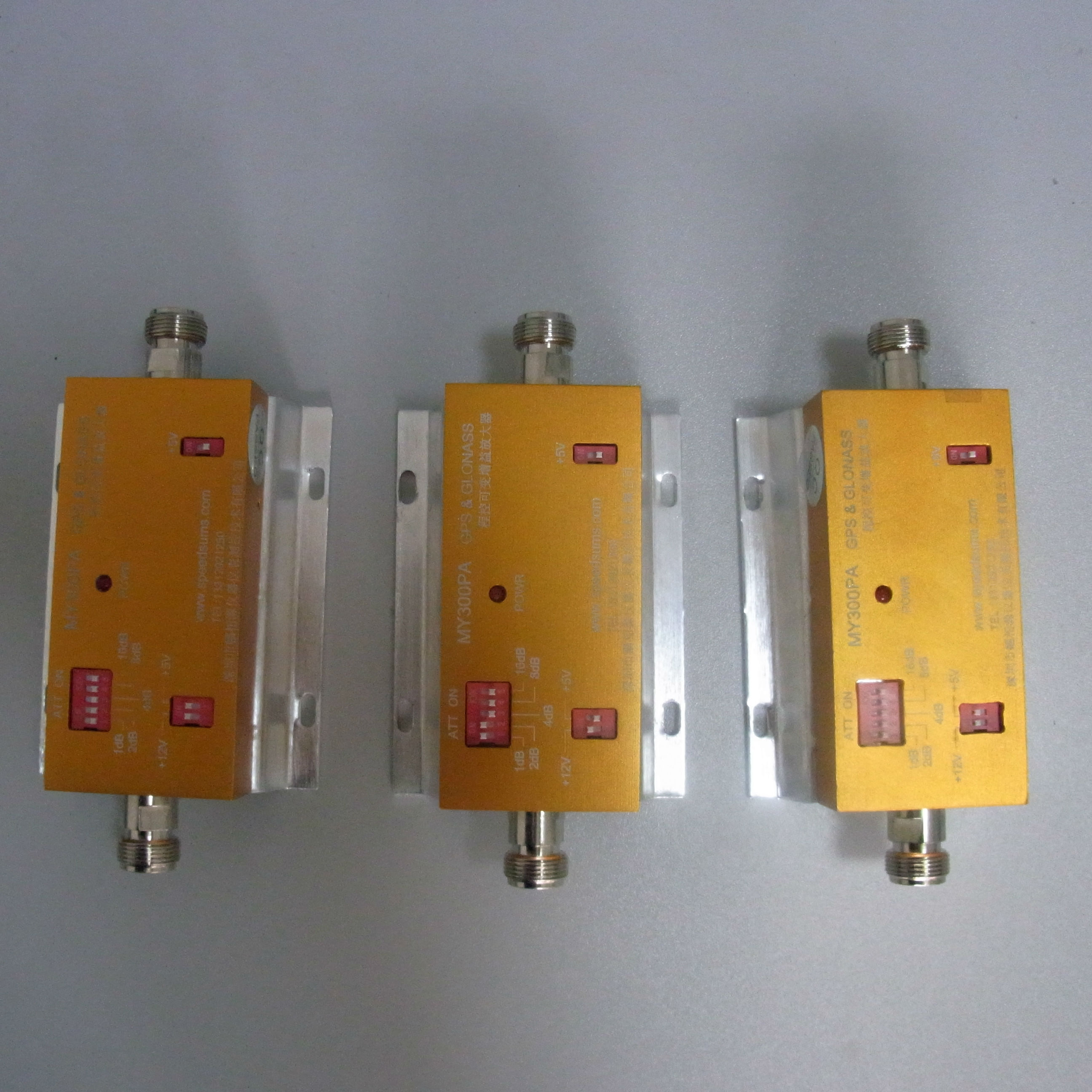

MY30PA正面图如图一,该放大器主要用于室内信号的增强放大。
能给室外有源天线单元提供同轴+5V直流供电,同时也可给下级串联发大器提供同轴+12V的直流电源。
放大器增益范围:18dB到48dB,增益可调步进1dB.
二. 图中各部分功能介绍如下:
(1) 射频信号输入端,该端子同时可输出+5V电压用于室外天线的供电,或+12V的电压输入(该情况下该级不用外部供电,该级的供电由前级同轴馈送过来);
(2) 输入射频信号衰减设置开关,用于输出信号的强度调整。
A.当1位拨到ON位置时对应1dB衰减设置;
B.当2位拨到ON位置时对应2dB衰减设置;
C.当3位拨到ON位置时对应4dB衰减设置;
D.当4位拨到ON位置时对应8dB衰减设置;
E.当5位拨到ON位置时对应16dB衰减设置;
F.例如,需要衰减11dB,只需将A,B,D设成ON即可(1+2+8=11);
G.当全部拨到非ON位置时,衰减设置为0dB;
(3) 电源指示灯,当机器加上+12V电压时,该指示灯会亮;
(4)射频信号输出端子,
A.当(6)拨到on位置时该端口可同时给下级输出+12V电压,用于下级串联放大器的同轴供电,
B.如下级为发射天线(6)必须拨到0V位置,否则会导致电源短路。
(5)该开关用于射频输入端直流电压的输出和输入设定。
A.当改位开关打到+5V时可对上级电路输出+5V电压(这种状态用于向上级电路单元输出+5V电压,比如有源室外天线);
B.当改位开关打到+12V时可对本级电路输入+12V电压(这种状态用于该级电路同轴供电,不需加载电源,);
C:该开关必须互相为关和断,同时当外接有源天线时,必须只能拨到+5V位置,同时+12V拨到关断位置。
(6)射频输出端子电压设置开关.
A.当该位开关拨到ON(+12V)位置时,对下级电路输出+12V电压(下级接串联放大器时),
B.当该位拨到0V时,输出电压为0V(在下级为发射天线的情况下,改位必须拨到0V位置,否则会到致电源短路。
图一
