北斗（BEIDOU）程控放大器

产品简介：

MY30PA型程控可变增益放大器使用说明书

一． 概述：

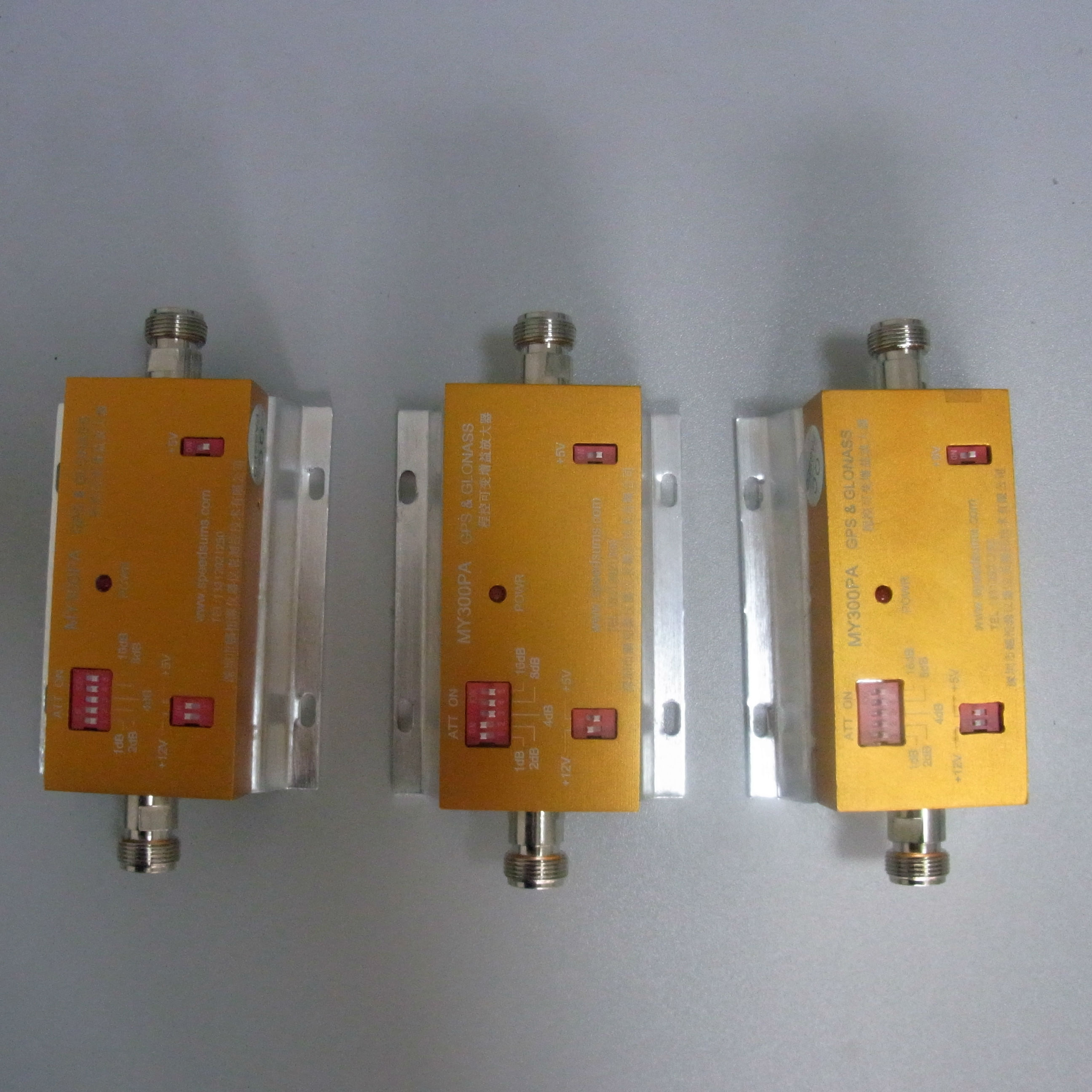

MY30PA正面图如图一，该放大器主要用于室内信号的增强放大。

能给室外有源天线单元提供同轴+5V直流供电，同时也可给下级串联发大器提供同轴+12V的直流电源。

放大器增益范围：18dB到48dB,增益可调步进1dB.

二． 图中各部分功能介绍如下：

（1） 射频信号输入端，该端子同时可输出+5V电压用于室外天线的供电，或+12V的电压输入（该情况下该级不用外部供电，该级的供电由前级同轴馈送过来）；

（2） 输入射频信号衰减设置开关,用于输出信号的强度调整。

          A.当1位拨到ON位置时对应1dB衰减设置；

          B.当2位拨到ON位置时对应2dB衰减设置；

          C.当3位拨到ON位置时对应4dB衰减设置；

          D.当4位拨到ON位置时对应8dB衰减设置；

          E.当5位拨到ON位置时对应16dB衰减设置；

          F.例如，需要衰减11dB，只需将A,B,D设成ON即可（1+2+8=11）；

          G．当全部拨到非ON位置时，衰减设置为0dB；

（3） 电源指示灯，当机器加上+12V电压时，该指示灯会亮；

（4）射频信号输出端子，

          A.当（6）拨到on位置时该端口可同时给下级输出+12V电压，用于下级串联放大器的同轴供电，

          B.如下级为发射天线（6）必须拨到0V位置，否则会导致电源短路。

（5）该开关用于射频输入端直流电压的输出和输入设定。

           A.当改位开关打到+5V时可对上级电路输出+5V电压（这种状态用于向上级电路单元输出+5V电压，比如有源室外天线）；

           B.当改位开关打到+12V时可对本级电路输入+12V电压（这种状态用于该级电路同轴供电，不需加载电源，）；

           C:该开关必须互相为关和断，同时当外接有源天线时，必须只能拨到+5V位置，同时+12V拨到关断位置。

（6）射频输出端子电压设置开关.

          A.当该位开关拨到ON(+12V)位置时，对下级电路输出+12V电压（下级接串联放大器时），

          B.当该位拨到0V时，输出电压为0V（在下级为发射天线的情况下，改位必须拨到0V位置，否则会到致电源短路。

图一
