产品简介:
TD-LTE Smart Antenna System Solution for Automatic Test
TD-LTE智能天线自动测试系统解决方案
幅相源仪器仪表测试技术有限公司研发的MY系列高性能射频开关矩阵和四十一所两端口矢量网络分析仪AV3656A等配套实现TD-LTE9端口智能多频天线S参数自动测试,包括端口驻波、相邻端口隔离度、校准口到各天线单元端口的幅相一致性等指标的测试。
MY系列高性能射频开关矩阵优点:
1、依次连接,自动完成天线S参数指标的测试。
2、减轻测试劳动强度,减少测试时间,很大效率地调高了生产效率。
3、MY系列内置匹配负载(50欧和75欧两种),空闲端口自动连接到匹配负载,保证测试结果的准确性和一致性。
4、测试结果自动保存,根据定制模板生产测试报表。
提供一整套的软件服务。
5、电子校准件校准,大大减少校准时间,提高效率,节约成本。
6、传统人工测试
测试9端口单极化TD-LTE天线的S参数,需要15次连接才能完成。
测量9端口单极化TD-LTE天线的S参数,需要35次连接才能完成。
工作量相当大,操作繁琐耗时,容易出现误操作,测试准确性难以保证。
选用9端口以上网络分析仪,仪器昂贵,上产成本难将接受。
主要技术指标:
测试端口
端口阻抗 | 50Ω |
端口连接器 | N-type,female; SMA-type |
输入最大功率 | 2W |
输出最大功率 | 1W |
最大控制电压 | 26V DC |
电气参数
频率范围 | DC to 9GHz |
插损 | <4.5dB |
隔离度 | 85dB Typ. |
端口驻波 | 1.2typ. |
控制电压 | 24V DC |
控制电流 | 85~125mA |
开关寿命 | 0.1W功率时,1亿次; 1W功率时,1000万次 |
匹配负载 | 内置匹配负载 |
工作环境
工作温度 | -15℃ to +45℃ |
储藏温度 | -15℃ to +45℃ |
系统供电 | 220V±22V(AC); 10/60Hz; 70W |
尺寸与重量
外形尺寸 | 438*100*360 |
净重 | 7KG |
远端控制
USB接口 | USB(Type B)-female; 用于开关切换控制 |
产品型号
序号 | 型号 | 说明 |

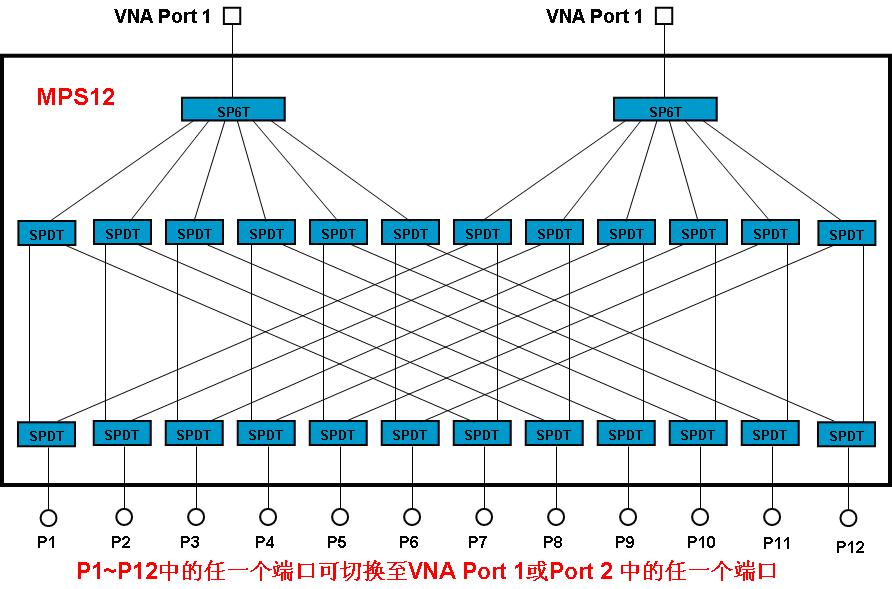

1 | MY12BS | RSM2*12 SMA型全交叉射频开关矩阵 |
2 | MY12BN | RSM2*12 N型全交叉射频开关矩阵 |
