TPMS 胎压监测测试系统

TPMS 胎压监测测试系统

（MY8018SP 胎压仪接收模块测试系统方案）

1.系统综述：

MY8018SP 胎压仪接收模块测试系统为一款集接收模块灵敏度测试，接收机数据写入读出分析判断，发射传感器编码选择及信号强度控制为一体的综合测试系统。为满足生产线多工位测试需求，避免射频信号相互干扰，整个测试组件构建在一个屏蔽体内部（屏蔽箱）。

该系统就射频信号测试分析和灵敏度测试方面而言完全遵循射频近场测试原理。采用可变射频信号强度和天线方向角增益补偿原理综合电子电场原理合理构建胎压仪接收机实际使用虚拟环境，进行模拟测试。其通过上位机的可视界面操作，便于一般使用者（工人）安全，快捷，方便，操作；其电子电场原理的应用使得有源胎压仪的真实发射和接收信号场强得到模拟，便于甄别成品接收机灵敏度的高低好坏，反之也可测试封装后的发射器的射频强度特性的好坏，两环境的组合较好的模拟了胎压仪的实际工作状态，便于产品的可靠性测试。

系统能模拟在实际接收信号强度下接收机数据写入读出的正确性。在上位机可视界面给出例如温度，压力及其它所需写入及读出诸元测试参数的合格与不合格的直观结果，同时将测试结果，测量人员，测量时间，测试产品序号存储本地电脑指定位置，便于品质管理追溯。

MY8018SP  不仅能可选择不同接收机互不兼容协议解码数据是否能正确接收同时也可选择不同编码发射传感器发射相应编码信号。接收同时其发射到接收的信号强度也可大范围内以1dB为步进程控细微调节，方便各类接收机在不同安装位置及安装角度的灵敏度的测试。

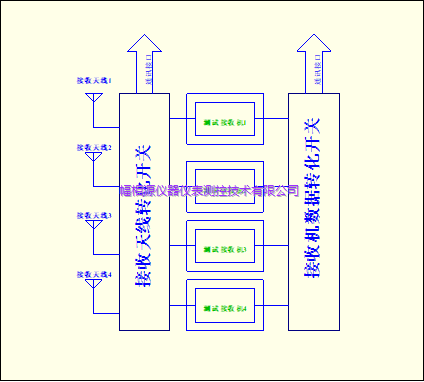

为完成高效测试和普通测试需求，避免人工多次开启屏蔽箱影响测试效率，系统可完成在一个屏蔽体内一次完成一个到多到四个的接收机的选择测试方式；同时为了实现一键操作自动化测试，屏蔽箱可实现气压自动开启功能。

2.设备规格:

2.1设备配置:

2.1.1 发射传感器可选协议编码器；

                  编码器界面图（供参考）

2.1.2 发射传感器射频调制源 ；

                 发射传感器射频调制源界面图（供参考）

 2.1.3 射频程控衰减器；

            射频程控衰减器结构图（供参考）

 2.1.4 射频信号屏蔽

2.1.5 PC控制器；

略

2.1.6 信号物理传输接口；

   略

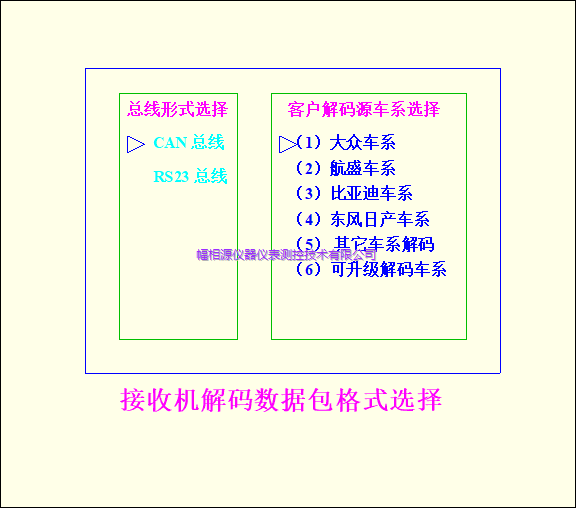

2.1.7 接收机解码方式选择

2.1.8 接收机测试夹具（可选）

                    测试夹具示意图

（测试夹具是正对不同接收机产品所做的通用测试安装接口板）

2.2参数指标:

   2.2.1 等效射频信号强度-60dBm到-110dBm；

   2.2.2 射频信号可调步进1dB ；

   2.2.3 射频信号调制方式ASK,FSK可选；

   2.2.4 发射传感器编码方式可选；

   2.2.5 接收机解码方式（协议）可选;

2.2.6 温度，压力及相关写入及读出诸元测试参数协议包内容的判别；

2.2.7 数据测试档案本地备份；

2.3操作界面：

2.3.1  PC工控人机显示界面；

   依据客户具体操作要求设计

2.3.2  屏幕可视操作设置参数；

   依据客户实际操作要求设计

2.4 系统实现功能：

2.4.1 接收模块灵敏度测试；

2.4.2 接收机数据写入读出数据包信息内容正误判断；，

2.4.3 发射传感器编码选择及信号强度控制；

2.4.4 射频信号屏蔽隔离；

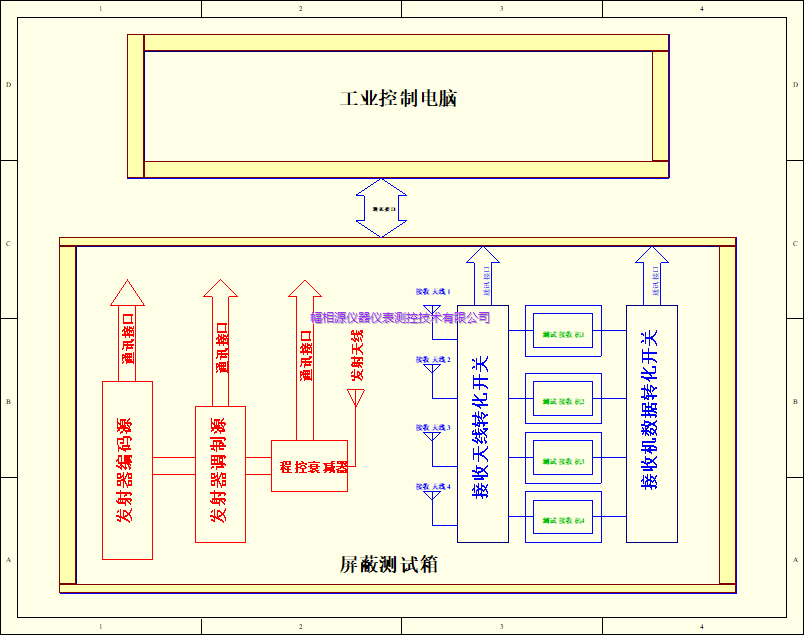

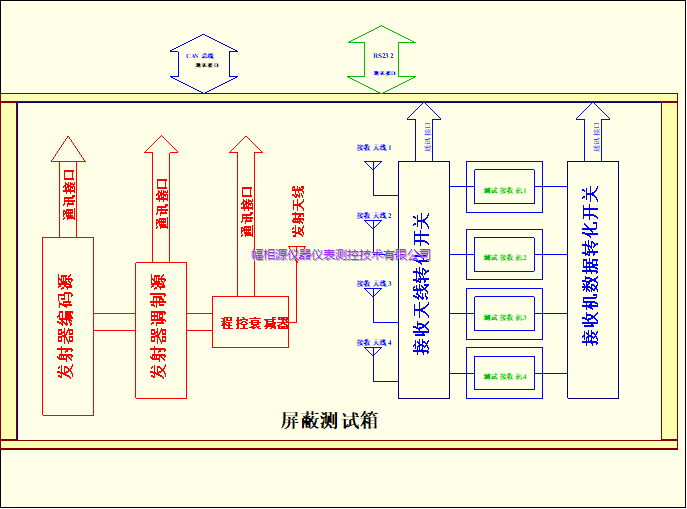

2.5系统框图：

              注： 该图为测试四个接收机的结构参考图

2.6  PC可视界面图（供形式参考）

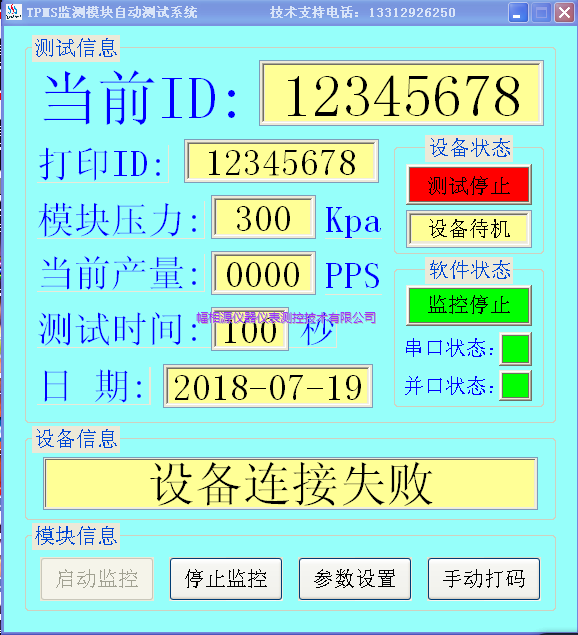

界面形式参考图 （1）

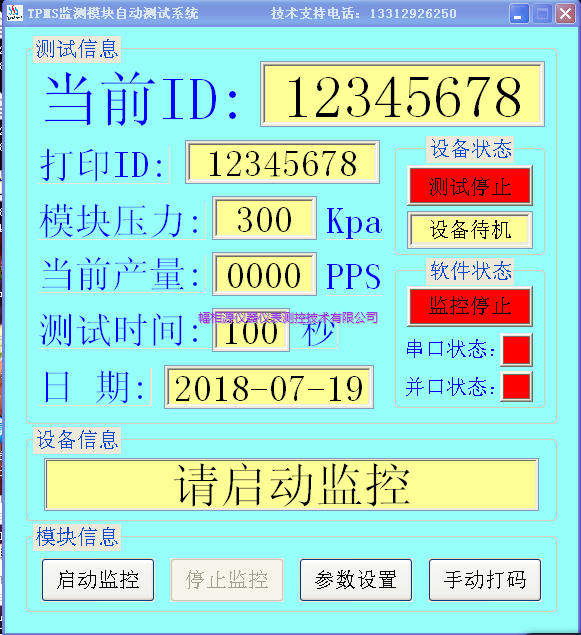

界面形式参考图 （2）
